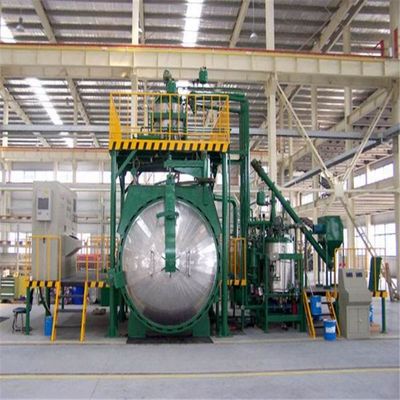

Isolamento elettrico di una macchina di fusione di resina epossidica a vuoto personalizzata per trasformatori a secco

L'impianto di asciugatura ad aumento di pressione è adatto per la fusione sotto vuoto di resina epossidica di riempimento premix a due componenti.

In base alle esigenze di produzione dell'utente,WUXI JIACHEN POWER ELECTRONIC EQUIPMENT CO., Ltd.has determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.

L'apparecchiatura di questa soluzione è adatta per la colata sotto vuoto di resina epossidica di riempimento premix a due componenti.

<>一,

7Il fornitore garantisce di fornire una tecnologia valida, matura e comprovata per le attrezzature di versamento.

8- fornire pezzi di ricambio e parti di ricambio per il normale funzionamento entro un anno.

• La progettazione di questa serie di apparecchiature adotta le seguenti norme, manuali e norme pertinenti.

1) Questa specifica tecnica "Specifica tecnica per apparecchiature di fusione a pressione sotto vuoto KCY-500-3000"

2) GB9115.1-2000 "Flancia a vuoto"

3) JB/T6533-97 "Pumpa a vuoto a pale rotative"

4) JB/T7674-95 "Pumpa a vuoto per radici"

5) GB/T6709-96 "Pipeline e accessori a vuoto"

6) JB1090-1092 "Tipi e dimensioni di guarnizioni in gomma per vuoto"

7) GB191 "Marchi illustrativi di imballaggio, stoccaggio e trasporto"

8) Istituto di fisica di Lanzhou "Manuale di progettazione del vuoto"

9) Northeastern University "Manuale di progettazione del sistema a vuoto"

10) GB/T5226.1-1996 "macchine industriali e apparecchiature elettriche parte 1: condizioni tecniche generali";

• Caratteristiche delle apparecchiature

1L'apparecchiatura di fusione a vuoto sotto pressione di cui al presente progetto è adatta per la fusione a vuoto di trasformatori e reattori di tipo fusione di 35 kV e inferiori.

2Questa soluzione rispecchia le esigenze di risparmio energetico e di tutela ambientale.La piastra di riscaldamento elettrica appositamente fabbricata ha una durata di vita superiore a tre volte quella della piastra di riscaldamento importata dalla Germania, e la potenza di riscaldamento è pari al 75% di quella della piastra di riscaldamento importata dalla Germania.

3Un sistema di filtraggio unico può impedire efficacemente al vapore di resina di entrare nella pompa a vuoto.

• Soluzioni tecniche:

1. Composizione dell'apparecchiatura

2Indicatori e parametri tecnici delle apparecchiature

2.1,Tango di versamento a pressione Φ3000×L3500

2.2,Velocità di pompaggio della pompa principale del sistema a vuoto 600L/S

2.3"Temperatura di funzionamento del serbatoio di riempimento: 70°C/85°C

2.4,L'ultimo grado di vuoto del serbatoio di versamento

(stato a freddo, senza carico) ≤50Pa

2.5"Trasferimento del serbatoio ≤ 50 Pa.L/S

2.6"Grado di vuoto di lavoro del serbatoio di versamento 50-100Pa

2.7,pressione di lavoro 0 ‰ 0,4Mpa

2.8Pressione massima di progettazione 0,75 MPa

2.9La pressione più alta sui marchi famosi è di 0,6Mpa.

2.10"Questa apparecchiatura adotta la misurazione manuale e la miscelazione dinamica dei materiali.

2.11"Questa apparecchiatura adotta il processo di versamento a pressione positiva a vuoto.

2.12I serbatoi di miscelazione sono tutti riscaldati elettricamente, con olio termico come mezzo di trasferimento del calore e controllo automatico della temperatura.Ogni parte di riscaldamento è isolata con materiali isolanti termici, il serbatoio di versamento è blindato con piastre in acciaio inossidabile (SUS430) e il serbatoio di miscelazione è blindato con piastre sottili di acciaio e rivestito di superficie.La temperatura della superficie esterna dello strato isolante non deve essere superiore di 20 °C alla temperatura ambiente..

3. Requisiti di potenza, acqua, sorgente d'aria e condizioni di base dell'apparecchiatura (apparecchiature utente: alimentazione, compressore d'aria)

3.1Potenza nominale: 100kw, 380V, 50Hz, cabina speciale di distribuzione a cinque fili a tre fasi, l'alimentazione è collegata al cabinet di controllo elettrico.

3.2"Fonte di acqua: pressione ≥ 0,2Mpa, consumo massimo di 3 m3/h, temperatura dell'acqua ≤ 25°C.

3.3"Aria compressa: 0,4 ≈ 0,6 MPa, consumo massimo 0,3 m3/min"

3.4"Fate le fondamenta, il telaio in acciaio e il binario esterno del serbatoio secondo i disegni della nostra azienda.

4. Condizioni tecniche di ciascun sistema

4.1,Un set di serbatoi di degassaggio per miscelazione a vuoto da 500L

Indicatori tecnici e usi dei serbatoi

Volume effettivo 500L

Riscaldamento a olio termico 10 kW

grado di vuoto ultimo: 50Pa (空载,冷态)

Tasso di perdita a carico zero: 50Pa.L/S

Temperatura di funzionamento: 60°C-80°C

Temperatura della superficie esterna del serbatoio Temperatura ambiente +20°C

Equipaggiato con un dispositivo di regolazione della velocità di conversione di frequenza, la velocità di miscelazione e di sollevamento può essere regolata in base alla viscosità del materiale; isolamento in lana di roccia,piastra di acciaio inossidabile (SUS430, 1,5 mm di spessore) corazza, rivestimento superficiale

Questo serbatoio è utilizzato per miscelare e degassare a vuoto le miscele di resine epossidiche e di agenti di cura.

Il serbatoio di miscelazione è installato sopra il tubo principale di versamento del serbatoio di versamento a pressione a vuoto per aumentare la produzione.

Accessori per serbatoi:

Serbatoio di miscelazione da 500L (materiale da 750 kg)

4.2"Un set di serbatoi per il getto a vuoto a pressione"

Indicatori tecnici e usi dei serbatoi a pressione:

Dimensioni della parete interna orizzontale del serbatoio: Φ3000 mm×3500 mm

Grado di vuoto ultimo: 30Pa ((senza carico, stato freddo)

Tasso di perdita a zero carico: 100Pa.L/S

Temperatura di funzionamento: 70°C/85°C

Temperatura della superficie esterna del serbatoio: temperatura ambiente +20°C

Pressione di lavoro 0 ‰ 0,4Mpa

Pressione massima di progettazione 0,75Mpa

pressione massima della targa di identificazione 0,6Mpa

Pressione di prova sul campo 0,8 MPa ((acqua pressione)

Il tubo di versamento è tagliato da una valvola a sfera manuale e la valvola di versamento a vuoto effettivamente richiesta può essere regolata in base alla quantità di prodotti.L'interfaccia flange del tubo di versamento è riservata per futuri aggiornamentiIl serbatoio è orizzontale, con una porta oscillante laterale. Il corpo del serbatoio è una struttura di serbatoio a vuoto.

L'uso della tecnologia di fusione a vuoto può ottimizzare il processo di fusione, aumentare la permeabilità del materiale e, in ultima analisi, ridurre l'effetto degli indicatori di scarica parziale del prodotto.

Dopo che la porta del serbatoio è chiusa, viene ruotata e bloccata manualmente.

Il serbatoio è installato a terra ed è dotato di una rotaia leggera (norma nazionale 15kg) e di un carrello di lavoro (1700X2800mm).

La superficie esterna del serbatoio è riscaldata da una piastra elettrica;

L'altezza del binario all'interno del serbatoio è in linea con quella del carrello di trasferimento al di fuori del serbatoio (il carrello di trasferimento al di fuori del serbatoio è prodotto dall'utente) per comodità.

ingresso e uscita del carrello;

Il serbatoio è dotato di altre interfacce che soddisfano i requisiti del processo.

Accessori per serbatoi

4.3Due sistemi di riscaldamento

Il serbatoio di miscelazione adotta il metodo di trasferimento termico del calore dell'olio.Il serbatoio è riscaldato direttamente dalla piastra elettrica di riscaldamento WuxiLa potenza è di 54 kW e la temperatura massima di riscaldamento è di 130°C.

La temperatura di riscaldamento di tutti i sistemi di riscaldamento dei serbatoi di miscelazione è regolabile dalla temperatura normale a 80°C.

Configurazione del sistema:

Sistema di riscaldamento per il serbatoio di miscelazione finale da 500L

Sistema di riscaldamento del serbatoio di versamento a vuoto a pressione

4.4"Due serie di sistemi a vuoto (3 pompe a vuoto in totale) "

4.4.1"Una serie di lame rotanti Roots unit ha una velocità di pompaggio massima di 300L/S per l'unità di pompaggio a vuoto del serbatoio di versamento.Ridurre la possibilità che i materiali vengano pompati nel sistema a vuoto a causa dell'alto grado di vuotoIl sistema è dotato di due serie di filtri dedicati per bloccare al massimo le impurità nel gas estratto e catturare i gas condensabili per proteggere la pompa a vuoto.

Configurare gli allegati

4.4.2Per aspirare il serbatoio di miscelazione e disgasamento a vuoto viene utilizzata un'unità a vuoto VSV-100 con una velocità di pompaggio di 25L/s.

Attachamenti di configurazione per il sistema:

4.5Un set di sistemi di pulizia automatici

4.5.1"Questo sistema comprende: pompa di trasferimento del diaframma, serbatoio del solvente, serbatoio dell'acqua, condotta, valvola, misuratore del vuoto, ecc.;

4.5.2"Il sistema trasporta il solvente al serbatoio di miscelazione attraverso una pompa a diaframma;

4.5.3"Il processo di pulizia automatica è completato riversando il condotto e la valvola nel serbatoio del solvente attraverso il serbatoio di flusso, la valvola e il condotto;

4.5.4"Il serbatoio del solvente è dotato di una valvola di scarico per scaricare regolarmente i sedimenti.

4.6Un set di condotte di raffreddamento dell'acqua

Questo sistema comprende tubi per l'acqua di raffreddamento, valvole, manometri di pressione, ecc. in ogni punto di consumo di acqua all'interno dell'ambito di applicazione dell'apparecchiatura.Gli utenti devono collegare i punti di approvvigionamento e di ritorno dell'acqua al sito dell'apparecchiatura entro un raggio di 5 metri..

Fornito dal fornitore:

4.7Un set di tubi pneumatici

4.7.1Utilizzato per alimentare varie valvole e cilindri pneumatici, l'utente fornisce una fonte d'aria entro 5 metri dal sito dell'apparecchiatura.

Fornito dal fornitore:

4.8,Un set di sistema di controllo elettronico (schermo touch)

funzione:

Questo sistema di controllo è adatto a temperature ambientali comprese tra 0 e 40 °C e il cablaggio, il cablaggio e la disposizione del ponte sono eseguiti in conformità alle norme internazionali.

● rilevamento e visualizzazione digitale della temperatura e del grado di vuoto del serbatoio di versamento.

●Il touch screen controlla il flusso di processo e mostra lo stato di funzionamento di ciascuna unità di dispositivo.

●Controllo del motore, valvola pneumatica e valvola elettromagnetica.

● realizzare il blocco e il blocco tra pompe e valvole dell'unità di vuoto.

●Impostare un dispositivo di allarme per la pressione insufficiente dell'aria e dell'acqua.

●L'alimentazione del serbatoio di miscelazione è preparata manualmente e immessa nel serbatoio di miscelazione.

●Capace di controllare sia il pulsante manuale che il touch screen

configurazione:

Armadio di controllo elettrico 1 SET

SET di schermo tattile 1

Misuratore di vuoto digitale 1 SET

Controllatore di temperatura digitale 3 SETS

Relai a stato solido 2 SETS

convertitore di frequenza 1 SET

sensore di temperatura 4 SETS

Tasto, manopola 1 SET

Relay 1 SET

Interruttore d'aria 1 SET

Interruttore di protezione del motore, ecc. 1 SET

Cavi e fili 1 SET

Ponte 1 SET

4.9 Altri requisiti tecnici

4.9.1"Rimozione della ruggine superficiale, prevenzione della ruggine e trattamento della verniciatura dei componenti del sistema.

4.9.2 Le superfici esterne di tutti i componenti del sistema di riscaldamento (ad eccezione delle parti blindate e dei componenti acquistati) sono tutte di colore rosso caldo.

4.9.3 La superficie esterna della cabina di controllo elettrica è blu cielo

4.9.4 Le superfici esterne degli altri componenti (esclusi i componenti blindati e i componenti acquistati) e la piattaforma di lavoro dell'apparecchiatura sono tutte di colore grigio industriale.

4.10"Un insieme di apparecchiature per l'installazione di piattaforme a telaio in acciaio (compresi i materiali)

Questa piattaforma di telaio in acciaio viene utilizzata per installare questo set di attrezzature.

Forniamo i disegni e i materiali del telaio in acciaio.

五"elenco degli accessori e dei pezzi di ricambio casuali"
